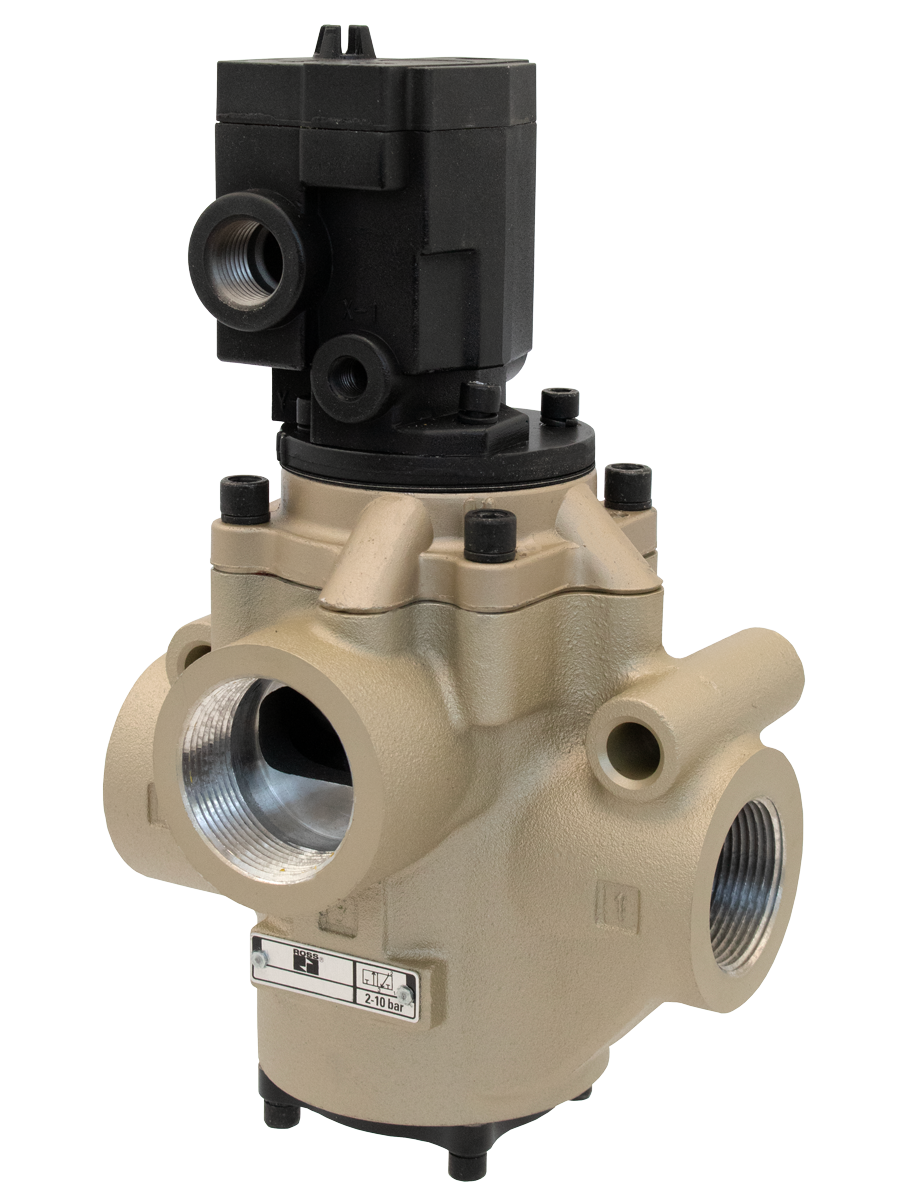

ROSS Controls - Válvulas direccionales de control en línea con asiento de la serie Classic 27 de temperatura estándar

Descripción general del producto

La serie Classic 27 de ROSS Controls es una familia de válvulas direccionales de asiento en línea diseñadas para aplicaciones neumáticas industriales de temperatura estándar. Disponibles en funciones de válvula 2/2, 3/2 y 4/2, con tamaños de puerto que van desde 1/4" hasta 2-1/2" en roscas NPT y G (BSPP), la serie 27 ofrece capacidades de flujo de hasta 82 Cv (81 000 Nl/min), lo que la convierte en una de las familias de válvulas de asiento en línea de mayor caudal en la línea de productos de ROSS Controls. Se ofrecen opciones de accionamiento por piloto de solenoide y por presión (neumática) para todas las funciones de válvula.

La construcción del asiento de la Serie 27 es la característica de ingeniería distintiva de esta familia de válvulas. A diferencia de las válvulas de carrete, que dependen de juntas deslizantes de tolerancia ajustada y son susceptibles a fugas y desgaste por contaminación, la Serie 27 utiliza juntas de asiento perpendiculares que se cierran contra asientos mecanizados con precisión. Esta geometría crea un flujo de aire de alta velocidad a través del asiento del asiento en cada ciclo, generando una acción de autolimpieza que mantiene la integridad del sellado en sistemas de aire comprimido sucios, polvorientos y contaminados. El resultado es una válvula de sellado positivo, con fugas prácticamente nulas, una tolerancia excepcional a la suciedad y una larga vida útil.

El diseño de pistón diferencial del actuador de la Serie 27 proporciona fuerzas de cambio excepcionales en relación con la carga de retorno del resorte. Este margen de fuerza garantiza que la válvula se mueva con precisión y sin vacilación en cada ciclo, incluso después de largos periodos de inactividad en entornos donde la fricción del sello podría comprometer un diseño menos robusto. La geometría del sello autocompensante se ajusta automáticamente a medida que los sellos se desgastan con el tiempo, manteniendo características de respuesta consistentes durante millones de ciclos de funcionamiento.

Nueve tamaños de cuerpo cubren configuraciones de puerto desde 1/4" hasta 2-1/2", y los tamaños más grandes de 2" y 2-1/2" extienden el rango de flujo mucho más allá de lo que ofrece la serie 21. Para aplicaciones que requieren un control de aire de alto volumen en prensas de estampado, cilindros grandes, sistemas de soplado y automatización de alto rendimiento, la serie 27 proporciona la capacidad de flujo en un paquete de válvula de asiento en línea probado y confiable en campo. La serie 27 cuenta con la certificación TUV Rheinland SIL 2 (IEC 61508/61511) para aplicaciones individuales y SIL 3 para configuraciones redundantes.

Características de ingeniería clave

• Sellos frontales de asiento perpendiculares : crean vías de alto flujo con cierre hermético y fugas prácticamente nulas, eliminando las pérdidas por derivación y los mecanismos de desgaste inherentes a los diseños de válvulas de tipo carrete.
• Diseño de válvula autolimpiante : el flujo de aire de alta velocidad a través de los asientos de las válvulas en cada ciclo elimina los contaminantes y evita su acumulación, lo que proporciona una gran tolerancia a la suciedad en entornos de aire comprimido contaminados.
• Actuador de pistón diferencial : genera fuerzas de desplazamiento abrumadoras en relación con la carga de retorno del resorte, lo que proporciona una actuación sin vacilaciones incluso después de períodos prolongados de inactividad y en condiciones pegajosas o contaminadas.
• Sellos autocompensantes : su sistema de guiado interno superior ajusta automáticamente la carrera del sello a medida que este se desgasta, manteniendo un rendimiento constante y prolongando su vida útil sin necesidad de recalibración ni ajuste.
• Tiempo de respuesta constante durante toda la vida útil de la válvula : la construcción con asiento elimina la degradación del rendimiento común en las válvulas de carrete. Las características de respuesta se mantienen predecibles y constantes durante toda la vida útil de la válvula.
• Puertos de hasta 2-1/2" : nueve tamaños de cuerpo se adaptan a configuraciones de puertos desde 1/4" hasta 2-1/2", con capacidades de flujo que alcanzan los 82 Cv (81.000 Nl/min) para configuraciones de 3/2 y los 66 Cv (65.000 Nl/min) para configuraciones de 2/2.
• Suministro de piloto interno o externo : configuración de suministro de piloto convertible en campo. Al reubicar el tapón de tubería entre el puerto de piloto externo (X-1) y el paso de piloto interno, la válvula se convierte sin necesidad de piezas nuevas ni cambios en el número de modelo.
• Conexión eléctrica clásica de conducto de 1/2" : las válvulas piloto de solenoide utilizan conductos eléctricos de 1/2" con cables de 30", lo que proporciona una conexión segura y cableada, adecuada para instalaciones industriales permanentes y entornos hostiles.
• Anulación manual sin bloqueo : estándar en todos los modelos controlados por piloto de solenoide para la puesta en marcha, la resolución de problemas y la verificación del sistema sin necesidad de herramientas externas ni alimentación eléctrica.
• Certificación TUV SIL 2 : Certificado por TUV Rheinland según la norma SIL 2 (IEC 61508/61511) en aplicaciones individuales y SIL 3 en configuraciones redundantes (1oo2), lo que permite su integración en arquitecturas de control neumático con clasificación de seguridad.
• Adaptadores de control especiales disponibles : los adaptadores de refuerzo de presión, índice de aire (retención de impulso), secuencia temporizada, extensión de secuencia temporizada y secuencia de entrada/salida temporizada amplían las funciones de control avanzadas de la válvula base de la serie 27 sin necesidad de cuerpos de válvula separados.
• Modelos CAD descargables : disponibles para todas las variantes de la Serie 27 para optimizar la integración del diseño de la máquina y reducir el tiempo de desarrollo de ingeniería.

Especificaciones técnicas

Especificaciones generales

Clasificación de temperatura

La serie Classic 27 está diseñada para entornos de temperatura industrial estándar. Las válvulas piloto de solenoide tienen un rango de temperatura ambiente más reducido debido a las limitaciones térmicas de la bobina del solenoide; las variantes controladas por presión toleran todo el rango de temperatura del fluido, como la temperatura ambiente.

Importante: Para temperaturas del fluido iguales o cercanas al límite superior de 80 °C (175 °F), verifique que el suministro de aire comprimido no contenga humedad atrapada, ya que esta puede provocar una degradación acelerada del sello a temperaturas elevadas.

Datos eléctricos (válvulas piloto solenoides)

Todas las bobinas de solenoide están diseñadas para funcionamiento continuo. La serie 27 utiliza conexiones de conducto clásicas de 1/2" con cables de 30". Los kits de luces indicadoras están disponibles como accesorios opcionales.

Opciones de conexión eléctrica

Datos de rendimiento del flujo

Datos de rendimiento de flujo para válvulas controladas por piloto de solenoide y por presión. Se muestran los valores de Cv 3/2 para las direcciones 1-2 (suministro) y 2-3 (escape). Se muestran los valores de Cv 4/2 para las direcciones 1-2/1-4 y 4-3/2-3. Fórmula del tiempo de respuesta: Tiempo de respuesta (ms) = M + (F x V), donde V es el volumen aguas abajo en pulgadas cúbicas para llenar al 90 % de la presión de suministro o evacuar al 10 % de la presión de suministro.

Fórmula del tiempo de respuesta: Tiempo de respuesta (ms) = M + (F x V), donde M es la constante de respuesta mínima (milisegundos), F es el factor de llenado o vaciado (ms/pulgada cúbica) y V es el volumen aguas abajo en pulgadas cúbicas que se llenará al 90 % de la presión de suministro o se vaciará al 10 % de la presión de suministro. Los valores de M y F para cada tamaño y función se encuentran tabulados en el catálogo de la serie ROSS 27.

Certificaciones y cumplimiento

Aplicaciones e industrias típicas

Estampación y conformado de metales mediante prensado

• Controles de embrague-freno mecánicos e hidráulicos para prensas que requieren un alto caudal (Cv) para una rápida activación y escape del cilindro. Los tamaños de cuerpo de 2" y 2-1/2" proporcionan el caudal necesario para cumplir con los requisitos de tiempo de ciclo de la prensa.
• Operaciones de troquelado, embutición y troquelado progresivo donde el cambio de válvulas fiable durante millones de ciclos es fundamental para el tiempo de actividad. El diseño de la válvula de asiento elimina las fugas provocadas por el desgaste del carrete, que causan desfase en la sincronización de la prensa.
• Circuitos de alimentación, transferencia y automatización de bobinas integrados con líneas de estampado, donde múltiples válvulas de la Serie 27 proporcionan un control direccional coordinado.
• Circuitos de seguridad con certificación SIL 2 para sistemas de protección de prensas donde se requieren válvulas con certificación TUV para cumplir con las normas OSHA e ISO 13849.

Fabricación de automóviles y ensamblaje

• Dispositivos de soldadura para talleres de carrocería, circuitos de sujeción y liberación, y automatización de compuertas donde el alto flujo y la rápida respuesta reducen el tiempo de ciclo. El diseño de válvula autolimpiante tolera las salpicaduras de soldadura y la contaminación por polvo metálico.
• Actuadores neumáticos para cabinas de pintura y líneas de recubrimiento, cuya larga vida útil sin necesidad de mantenimiento reduce las interrupciones en la producción.
• Sistemas de manipulación de materiales en líneas de montaje, mesas elevadoras e inclinables y circuitos de actuadores que requieren la gama completa de tamaños de puerto, desde 1/4" hasta 2-1/2", dentro de una misma familia de productos.
• Sistema neumático para bancos de pruebas de motores y transmisiones, donde el tiempo de respuesta constante durante la vida útil de la válvula garantiza una repetibilidad fiable de las pruebas a lo largo de millones de ciclos.

Embalaje y manipulación de materiales

• Sistemas de montaje de cajas, sellado de cartones, paletización y envoltura retráctil donde las electroválvulas de alto ciclo deben funcionar de manera confiable en entornos polvorientos con fibras de cartón. La construcción del vástago resistente a la suciedad reduce el mantenimiento no planificado.
• Desviadores, empujadores, topes y estaciones de transferencia para transportadores que utilizan cilindros de doble efecto controlados por configuraciones 4/2 para un control de posición bidireccional positivo.
• Líneas de envasado al vacío y de formado, llenado y sellado que requieren un control del flujo de aire rápido y repetible para cumplir con los ritmos de la línea de envasado.
• Sistemas de llenado de bolsas y manipulación de materiales a granel que utilizan cuerpos de 2" y 2-1/2" para el suministro y la extracción de aire de alto volumen.

Fabricación industrial y de procesos en general

• Sistemas neumáticos para moldeo de neumáticos, curado de caucho y procesamiento de plásticos, donde el rango de temperatura estándar (hasta 175 °F) cubre las condiciones ambientales típicas del proceso.
• Maquinaria para trabajar la madera, incluyendo circuitos de sujeción, alimentación y posicionamiento que requieren un funcionamiento fiable en entornos con mucho serrín. La válvula de retención autolimpiante resiste mejor la contaminación que los diseños de carrete.
• Sistemas de soplado de aire, expulsión de piezas y estaciones de limpieza que utilizan cuerpos de gran tamaño para un flujo instantáneo máximo.
• Equipos de impresión y conversión donde la respuesta constante de la válvula mantiene la precisión de registro y corte durante largas series de producción.
• Equipos de apoyo para fundición y moldeo, automatización de transferencias y circuitos de manipulación de moldes donde la contaminación por partículas es inevitable.

Sistemas de seguridad y aislamiento de energía

• Circuitos de válvulas de escape y descarga de seguridad que utilizan la serie 27 con certificación TUV SIL 2 en arquitecturas de seguridad de categoría 3 y categoría 4 para la protección de prensas, robots y movimientos peligrosos.
• Circuitos neumáticos de seguridad redundantes (1oo2) que utilizan válvulas emparejadas de la serie 27 para lograr un nivel de integridad de seguridad SIL 3 para las aplicaciones de mayor riesgo.
• Circuitos de aislamiento de energía para procedimientos de bloqueo/etiquetado de máquinas donde la Serie 27 se utiliza como elemento de aislamiento neumático principal aguas arriba de las zonas de cambio de herramientas o mantenimiento.

Configuración de pedidos y número de modelo

La serie ROSS Classic 27 utiliza un sistema de numeración de modelos estructurado que codifica la función de la válvula, el tamaño del cuerpo/puerto, el tipo de accionamiento y el voltaje. La estructura del número de modelo se muestra a continuación para una válvula normalmente cerrada 3/2 controlada por piloto de solenoide.

Códigos de voltaje: W = 24 V CC; Z = 110-120 V CA, 50/60 Hz. Para otros voltajes, póngase en contacto con ROSS Controls.

Versiones con rosca G (BSPP): Anteponga la letra 'D' al número de modelo (por ejemplo, D2773B5001W). Disponible para todos los tamaños y funciones.

Sufijos de adaptador: Los adaptadores de refuerzo de presión añaden un '9' al código de tamaño (p. ej., 2773B5009W). Los adaptadores de índice de aire añaden un '8'. Los adaptadores de secuencia temporizada añaden un '4' (temporizado de entrada) o un '5' (temporizado de salida). Para obtener un configurador detallado de modelos de adaptadores, póngase en contacto con ROSS.

Los modelos de solenoide doble directo (funciones 3/2 y 4/2, con retención) omiten el dígito de actuación del prefijo del número de modelo. Consulte el catálogo de la serie ROSS 27 para obtener la lista completa de números de modelo de solenoides dobles directos.

Los modelos D2 para cuerpos de 1-1/2" y 2" están disponibles con configuraciones de puertos sobredimensionados (hasta puertos de 2-1/2" en un cuerpo de 1-1/2") para un flujo máximo. Estos se identifican con la designación D2 en el catálogo.

Números de modelo de válvulas 2/2 controladas por piloto de solenoide (tamaños seleccionados)

Números de modelo de válvulas de 3/2 pulgadas controladas por piloto de solenoide (tamaños seleccionados)

Números de modelo de válvulas 3/2 con control de presión (tamaños seleccionados)

Accesorios

Silenciadores de escape

Los silenciadores de escape de aluminio reducen el ruido de escape del aire comprimido en el puerto de escape de la válvula. Disponibles para puertos de 1/4" a 2-1/2". Presión nominal de 0 a 290 psig (0 a 20 bar).

Advertencia: Los silenciadores de escape deben tener una capacidad de flujo al menos igual a la capacidad de flujo de escape de la válvula. Los silenciadores de tamaño insuficiente o contaminados generan contrapresión en el puerto de escape, lo que reduce la presión diferencial en el asiento de la válvula y puede provocar un cambio de válvula incompleto o errático.

Kits de luces indicadoras

Los kits de luces indicadoras opcionales proporcionan confirmación visual de la activación del solenoide en las válvulas de la serie 27 controladas por piloto de solenoide. Disponibles para voltajes de 24 V CC, 110-120 V CA y 220 V CA. Números de modelo: 862K87-W (24 V CC), 862K87-Z (110-120 V CA), 862K87-Y (220 V CA).

Adaptador de refuerzo de presión

Se instala entre el piloto del solenoide y el cuerpo de la válvula para permitir el funcionamiento con presiones piloto de tan solo 15 psig (1 bar). El adaptador de refuerzo de presión convierte la presión piloto de baja señal en la fuerza de funcionamiento máxima mediante la presión de suministro, lo que permite que la serie 27 funcione en circuitos neumáticos con señales piloto de baja presión. Los modelos añaden un '9' al código de tamaño (por ejemplo, 2773B5009W).

Adaptador de índice de aire

Convierte una válvula de la serie 27 controlada por piloto de solenoide en una válvula de retención mecánica controlada por impulsos. Una señal eléctrica momentánea al solenoide desplaza la válvula y la mantiene en la posición activada sin alimentación continua. Una segunda señal momentánea del mismo solenoide devuelve la válvula a la posición desactivada. Útil para aplicaciones que requieren retención de la posición tras un corte de energía.

Adaptador de secuencia temporizada

Proporciona un retardo de tiempo ajustable de forma continua entre la activación del solenoide y el cambio de válvula. Para válvulas 2/2, el retardo ajustable es de hasta 30 segundos. Para válvulas 3/2 y 4/2, de hasta 3 segundos. La aguja cónica permite un ajuste de tiempo suave y repetible. Los adaptadores de extensión de secuencia temporizada amplían el rango hasta 60 segundos con respuesta instantánea.

Productos y accesorios relacionados

• Válvulas clásicas de temperatura estándar Serie 21 : Familia de válvulas de asiento en línea complementarias para aplicaciones de temperatura estándar con puertos de hasta 1-1/2". Comparte la construcción del asiento y los principios de funcionamiento con la Serie 27; selecciónelas cuando un puerto máximo de 1-1/2" sea suficiente. https://www.rosscontrols.com/en/series/229-standard-temperatures-classic-21-series
• Válvulas clásicas de baja/alta temperatura serie 27 : variante clásica de conexión por conducto de la serie 27, configurada para aplicaciones de temperaturas extremas con juntas de fluorocarbono o Buna-N para operar fuera del rango estándar de 40-175 °F. https://www.rosscontrols.com/en/series/231-low-high-temperatures-classic-21-series
• Válvulas de asiento de la serie 2759 para bajas y altas temperaturas con conexión DIN/M12 (Serie 21): válvulas de asiento de la serie 21 con conexiones DIN EN 175301-803 y de desconexión rápida M12 para entornos de temperaturas extremas de -40 °F a 300 °F. Certificación TUV SIL 2. https://www.rosscontrols.com/en/series/2759-lowhigh-temperatures-din-m12-connection-21-series
• Válvulas de detección serie SV27 : Cuerpos de válvulas de asiento serie 27 con interruptor de posición DPST integrado para circuitos neumáticos de seguridad. Proporciona una cobertura de diagnóstico del 99 % y cumple con la categoría 2 / PL c sin necesidad de pares de válvulas redundantes. https://www.rosscontrols.com/en/series/1298-directional-control-valve-sv27-series
• Silenciadores de escape : Silenciadores de aluminio con una presión nominal de 290 psig para puertos de escape de 1/4" a 2-1/2" para reducir el ruido de escape del aire comprimido de las válvulas de la serie 27. https://www.rosscontrols.com/en/series/90-silencers
• Válvulas de bloqueo LOX : Válvulas de bloqueo neumáticas para un aislamiento seguro de la energía durante el mantenimiento, conforme a los requisitos de bloqueo/etiquetado de OSHA. Compatibles con sistemas neumáticos de la serie 27. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series

Preguntas frecuentes (FAQ)

P: ¿Cuál es el tamaño máximo de puerto disponible en la serie Classic 27?

A: La serie Classic 27 está disponible con puertos de hasta 2-1/2" NPT o G (BSPP). El cuerpo de 2" admite puertos de entrada y salida de hasta 2-1/2" en configuraciones 3/2. El cuerpo de 2-1/2" ofrece puertos de 2-1/2" con capacidades de flujo de hasta 70 Cv (70 000 Nl/min) en configuración 3/2 NC.

P: ¿En qué se diferencia la Serie 27 de la Serie 21?

A: La principal diferencia radica en el tamaño del cuerpo y la capacidad de flujo. La Serie 21 ofrece puertos de hasta 1-1/2" con un flujo máximo aproximado de Cv 33. La Serie 27 ofrece puertos de hasta 2-1/2" con un flujo máximo de Cv 82 para configuraciones de 3/2". Ambas series comparten los mismos principios de construcción de válvulas de asiento, y la Serie 27 utiliza las mismas conexiones eléctricas clásicas de conducto de 1/2" que los modelos de conexión estándar de la Serie 21.

P: ¿Qué opciones de accionamiento están disponibles para la Serie 27?

A: Se ofrecen tres tipos de accionamiento: (1) Control por piloto de solenoide, que utiliza un solenoide integrado para generar una señal piloto que desplaza la válvula; (2) Control directo por doble solenoide, con solenoides duales que proporcionan un control positivo con retención en ambas direcciones sin retorno por resorte; y (3) Control por presión (neumático), que utiliza una señal piloto neumática externa. Los tres tipos están disponibles para funciones 2/2, 3/2 y 4/2.

P: ¿Cuál es el rango de presión de funcionamiento de la Serie 27?

A: Los cuerpos de 3/8" a 1-1/2" funcionan con presiones de 15 a 150 psig (1 a 10 bar). El cuerpo de 2" requiere una presión mínima de 30 psig (2 bar) y una presión máxima de 150 psig (10 bar). Para los modelos con control de presión, la presión de suministro del piloto externo debe ser igual o superior a la presión de entrada.

P: ¿Es posible cambiar la alimentación piloto de interna a externa en el lugar de trabajo?

Sí . La serie 27 permite la conversión en campo entre alimentación piloto interna y externa. Al retirar el tapón existente del puerto piloto externo (X-1) y suministrar presión piloto externa a X-1, la válvula funciona con piloto externo. Al instalar un tapón en X-1 y utilizar la entrada de alimentación, se restablece la operación con piloto interno. No se requieren piezas nuevas.

P: ¿Cuál es la temperatura máxima de funcionamiento de la serie Classic 27?

A: La serie 27 estándar sellada con Buna-N está diseñada para temperaturas ambiente de 40 a 120 °F (4 a 50 °C) en los modelos con piloto de solenoide, y de 40 a 175 °F (4 a 80 °C) en los modelos con control de presión. La temperatura del fluido es de 40 a 175 °F (4 a 80 °C) para todas las configuraciones. Para operar fuera de este rango, se requiere la serie 27 de baja/alta temperatura con materiales de sellado alternativos.

P: ¿Existen versiones con hilos G (BSPP)?

Sí . Todos los modelos de válvulas de la serie 27 están disponibles con rosca G (BSPP) añadiendo la letra 'D' al número de modelo. Por ejemplo, una 2773B5001W (NPT) se convierte en D2773B5001W (rosca G). Esto se aplica a todos los tamaños de cuerpo, funciones y tipos de accionamiento.

P: ¿Qué funciones de control especiales están disponibles con los adaptadores?

A: Cuatro tipos de adaptadores extienden la válvula base de la serie 27: (1) Adaptador de refuerzo de presión para operación con baja presión piloto de hasta 15 psig; (2) Adaptador de índice de aire para operación controlada por impulsos con retención mecánica desde un solo solenoide; (3) Adaptador de secuencia temporizada para retardo de tiempo ajustable de hasta 30 segundos (2/2) o 3 segundos (3/2 y 4/2); (4) Adaptador de extensión de secuencia temporizada para retardos de hasta 60 segundos con respuesta de acción rápida.

P: ¿La serie 27 cuenta con certificación de seguridad?

R: Sí. La serie Classic 27 cuenta con la certificación TUV Rheinland SIL 2 (IEC 61508/61511) con HFT = 0 en aplicaciones individuales y SIL 3 con HFT >= 1 en configuraciones redundantes. Los niveles de rendimiento son PL c (singular con diagnóstico específico de la aplicación) y PL d (redundante) según la norma EN ISO 13849-1. Se incluyen la Declaración de Conformidad CE y la Declaración EAC.

P: ¿Qué tipo de filtración se requiere para la Serie 27?

A: El suministro de aire comprimido debe filtrarse a un mínimo de 5 micras para mantener un rendimiento y una vida útil óptimos de la válvula. El diseño de la válvula de asiento es inherentemente más tolerante a la contaminación que las válvulas de carrete, pero la contaminación por partículas gruesas superiores a 5 micras puede acelerar el desgaste del asiento con el tiempo.

P: ¿La serie 27 requiere lubricación?

A: La válvula no requiere lubricación del suministro de aire comprimido. Si se utiliza lubricación o esta ya está presente en el sistema, utilice únicamente lubricante a base de petróleo con un punto de anilina entre 82 °C y 104 °C, viscosidad ISO 32 o inferior, a razón de aproximadamente una gota por minuto. Evite los aditivos para fluidos hidráulicos de tipo éster de fosfato, ya que degradan las juntas de Buna-N.

P: ¿Cómo calculo el tiempo de respuesta de la válvula?

A: Utilice la fórmula: Tiempo de respuesta (ms) = M + (F x V), donde M es la constante de respuesta mínima en milisegundos, F es el factor de llenado o descarga en ms/pulgada cúbica y V es el volumen aguas abajo en pulgadas cúbicas para llenar al 90 % de la presión de suministro o descargar al 10 % de la presión de suministro. Las constantes M y F para cada tamaño de cuerpo, configuración de puerto y función de válvula se encuentran tabuladas en el catálogo de la serie ROSS 27.

P: ¿Existen modelos CAD disponibles para la Serie 27?

R: Sí. Los modelos CAD descargables están disponibles para todas las configuraciones de la Serie 27 a través del sitio web de ROSS Controls en rosscontrols.com. Los modelos CAD son compatibles con los principales formatos de plataforma, lo que permite su integración directa en los ensamblajes de diseño de máquinas.

Guía de instalación y mantenimiento

• Se puede montar en línea en cualquier orientación. Para un drenaje óptimo del condensado del cuerpo de la válvula, se recomienda el montaje vertical con el solenoide hacia arriba.
• Suministre aire comprimido filtrado con una filtración mínima de 5 micras. La contaminación por partículas gruesas acelera el desgaste del asiento de la válvula y puede impedir un sellado adecuado.
• No restrinja las líneas de suministro ni los puertos de escape. Las tuberías de suministro de tamaño insuficiente reducen la presión disponible por debajo del umbral mínimo de funcionamiento y provocan una respuesta errática de las válvulas.
• Para configuraciones con suministro piloto externo, asegúrese de que la presión piloto sea igual o superior a la presión de suministro de entrada en todo momento durante el funcionamiento. Una caída de la presión piloto por debajo de la presión de entrada impedirá que la válvula cambie de posición o mantenga la posición.
• La presión mínima de funcionamiento es de 15 psig (1 bar) para diámetros de 3/8" a 1-1/2" y de 30 psig (2 bar) para diámetros de 2". No opere por debajo de estos límites.
• Los silenciadores de escape deben tener una capacidad de flujo al menos igual a la capacidad de flujo de escape de la válvula. Instale silenciadores con la capacidad adecuada para el tamaño del puerto de escape correspondiente. Los silenciadores contaminados aumentan la contrapresión en el puerto de escape y pueden impedir el movimiento completo de la válvula.
• Cuando utilice aire comprimido lubricado, use únicamente lubricante a base de petróleo (viscosidad ISO 32 o inferior, punto de anilina de 82 °C a 104 °C) a razón de aproximadamente una gota por minuto. Los lubricantes sintéticos y de éster de fosfato degradarán las juntas de Buna-N.
• Para válvulas controladas por piloto de solenoide, verifique que la tensión y la frecuencia de alimentación coincidan con las especificaciones de la bobina del solenoide antes de energizarla. Operar con una tensión o frecuencia incorrectas dañará la bobina.
• El accionamiento manual sin bloqueo en los modelos con solenoide está diseñado únicamente para la puesta en marcha y el mantenimiento. No utilice el accionamiento manual como sustituto del control eléctrico en el funcionamiento normal de la producción.
• Al instalar con adaptadores (presurizador, secuencia temporizada, índice de aire), verifique que la configuración del adaptador sea la adecuada para el rango de presión de funcionamiento del sistema. Consulte el catálogo de la serie ROSS 27 para conocer los parámetros de funcionamiento específicos de cada adaptador.
• Deje suficiente espacio libre por encima del conjunto del solenoide para la extracción de la bobina y el acceso para la anulación manual durante el mantenimiento. Consulte los planos dimensionales del catálogo de la Serie 27 para conocer los requisitos de espacio libre específicos para cada tamaño de carcasa.
• Para las variantes del modelo D2 (puertos de gran tamaño en cuerpos de 1-1/2" o 2"), verifique que las tuberías de conexión y los componentes posteriores tengan el tamaño adecuado para aceptar el diámetro mayor del puerto sin crear restricciones de flujo.

Garantía y soporte global

ROSS Controls ofrece una garantía de un año en todos sus productos, que cubre defectos de material y mano de obra a partir de la fecha de compra.

El soporte técnico global está disponible a través de las oficinas de ROSS Controls en EE. UU. (sede central en Ferndale, Michigan), Canadá, Brasil, Alemania, Francia, Reino Unido, India, China y Japón.

Para la configuración del producto, asistencia técnica, planos dimensionales y servicios de localización de distribuidores, comuníquese con ROSS Controls USA al (800) 438-7677 o visite rosscontrols.com.

El catálogo de la serie ROSS 27 ofrece datos técnicos completos, un configurador de modelos, planos dimensionales para todos los tamaños de carrocería y guías de aplicación. Descárguelo directamente desde rosscontrols.com.
