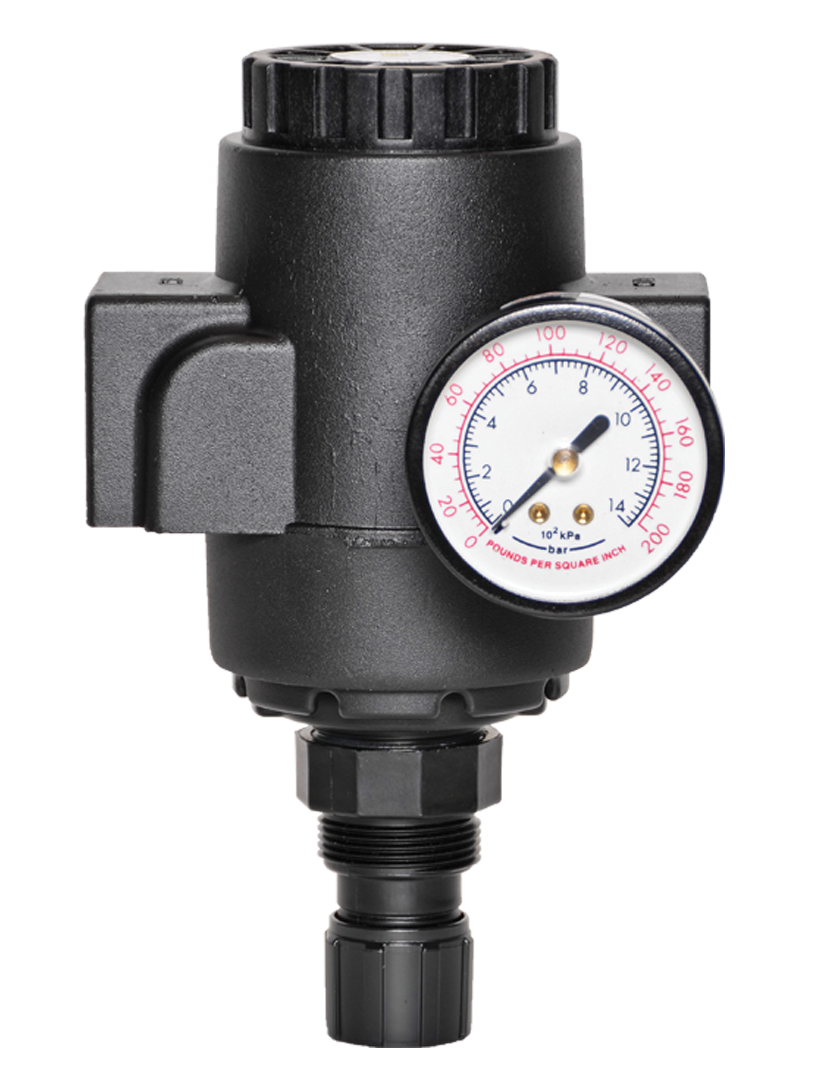

Serie de precisión de alta capacidad Tamaños de puerto de 3/4" a 1-1/2"; Caudal de hasta 800 scfm (22656 l/min)

Descripción general del producto

La serie ROSS Controls es una familia de reguladores de presión de precisión en línea de alta capacidad diseñados para sistemas neumáticos de gran volumen que requieren un control de presión preciso y repetible a caudales de hasta 800 scfm (22656 l/min). Disponibles en tamaños de puerto de 3/4", 1", 1-1/4" y 1-1/2", la serie admite presiones de entrada de hasta 300 psig (21 bar) y proporciona presiones de salida reguladas de 15 a 250 psig (1 a 17 bar).

El núcleo de esta serie reside en el mismo mecanismo de diafragma de precisión presente en toda la familia de reguladores de precisión ROSS: un pequeño asiento de válvula que actúa contra una amplia superficie de detección del diafragma. Esta relación geométrica proporciona la alta sensibilidad a los cambios de presión aguas abajo necesaria para una regulación de precisión, manteniendo las presiones establecidas dentro de 3 psig (0,2 bar) incluso a los altos caudales típicos de las estaciones de suministro central y los colectores principales de producción. El resultado es una presión de trabajo constante suministrada simultáneamente a múltiples circuitos aguas abajo, sin la importante caída de presión común en los reguladores estándar a altas demandas de caudal.

La serie está diseñada como un regulador en línea, lo que la convierte en la opción idónea para estaciones centrales de suministro de aire, colectores principales de producción y sistemas de acondicionamiento de presión a nivel de planta donde el montaje modular en colectores no es práctico. El cuerpo de aluminio proporciona resistencia a la corrosión y reduce el peso en los puertos de mayor diámetro, mientras que la cúpula de zinc y la tapa de acetal resisten las atmósferas corrosivas de neblina de aceite típicas cerca de las salas de compresores y de la sala de máquinas.

Su funcionamiento a temperaturas de hasta 79 °C (175 °F) permite ubicar esta serie en zonas cálidas de instalaciones industriales, como cerca de hornos o en exteriores expuestos a altas temperaturas, sin necesidad de juntas especiales. Se ofrecen roscas NPTF y G (BSPP) para todos los tamaños de puerto.

Características de ingeniería clave

• Regulación de precisión de caudal máximo : proporciona un caudal de hasta 800 scfm (22656 l/min) a través de la configuración de puerto de 1-1/2", lo que convierte a esta serie en el regulador de precisión en línea de mayor caudal de la gama ROSS FRL, adecuado para colectores de suministro centralizados y grandes máquinas de producción.
• Rango de temperatura ampliado : la configuración estándar funciona a una temperatura ambiente y del fluido de 175 °F (79 °C), 50 °F por encima de las series de precisión en miniatura y de tamaño completo, lo que permite la instalación en ubicaciones industriales más cálidas sin necesidad de sellos o configuraciones especiales.
• Diseño de diafragma de precisión : el asiento de válvula pequeño con una gran área de detección del diafragma mantiene la presión regulada dentro de 3 psig (0,2 bar) en todas las condiciones de flujo, desde demanda cero hasta 800 scfm, proporcionando una presión constante para sistemas de suministro de circuitos múltiples.
• Instalación en línea : Instalación directa en línea de tuberías en sistemas de tuberías de 3/4" a 1-1/2" sin necesidad de un colector separado o una estructura de montaje modular, lo que la convierte en la opción natural para el suministro central y la regulación de presión a nivel de colector.
• Alta presión de entrada : admite presiones de suministro de entrada de hasta 300 psig (21 bar), lo que permite el uso de depósitos y colectores de almacenamiento de alta presión, a la vez que proporciona una presión de trabajo regulada y precisa a los sistemas posteriores.
• Dos rangos de presión estándar : disponibles en configuraciones de 15-200 psig (1-13,8 bar) y 15-250 psig (1-17,2 bar) para aplicaciones de presión estándar y alta.
• Diseño de alivio automático : el diseño estándar de alivio automático permite que la presión aguas abajo se ventile a través del cuerpo del regulador al reducirse el punto de ajuste, eliminando la necesidad de válvulas de alivio aguas abajo separadas en la mayoría de las configuraciones de suministro centralizado.
• Construcción de cuerpo de aluminio : el cuerpo de aluminio en tamaños de puerto de 3/4" a 1-1/2" proporciona resistencia a la corrosión y un peso reducido en comparación con el hierro fundido en tamaños de puerto grandes, lo que facilita la instalación en ubicaciones de suministro central montadas en el techo o en la pared.
• Puertos de manómetro grandes : puertos de manómetro NPT de 1/4" en la parte delantera y trasera para la instalación de manómetros compatibles; los manómetros opcionales con lectura de 0 a 200 psig (0 a 14 bar) permiten la monitorización de la presión de salida en el cuerpo del regulador.
• Estándares de rosca NPTF y G : todos los tamaños de puerto están disponibles en los estándares de rosca NPTF y G (BSPP) para garantizar la compatibilidad con los sistemas de tuberías norteamericanos e internacionales en instalaciones de gran tamaño.

Especificaciones técnicas

Especificaciones generales

Clasificación de temperatura

Esta serie está diseñada para funcionar a temperaturas más elevadas que las series de precisión en miniatura y de tamaño completo, con límites tanto de temperatura ambiente como del fluido de 79 °C (175 °F), lo que permite su instalación en zonas más cálidas de las instalaciones industriales.

Datos de rendimiento del flujo

Rendimiento de flujo medido a una presión de entrada de 91 psig (6,3 bar). El caudal máximo de 800 scfm se alcanza con un tamaño de puerto de 1-1/2". La capacidad de flujo es proporcionalmente menor con tamaños de puerto más pequeños.

Certificaciones y cumplimiento

Aplicaciones e industrias típicas

Suministro y distribución centralizada de aire comprimido

• Reguladores de precisión de suministro central a nivel de planta, instalados en el colector de aire comprimido que ingresa a un área de producción, reducen la presión del receptor de almacenamiento (a menudo de 150 a 200 psig) a la presión de trabajo de la planta (normalmente de 90 a 125 psig) con alta capacidad de flujo y estricta precisión de presión para todas las zonas posteriores.
• Regulación del suministro de la máquina de producción principal, donde un único regulador de precisión de gran diámetro alimenta todo el sistema neumático de la máquina, asegurando una presión de trabajo constante en todos los actuadores y herramientas de esa máquina a pesar de la demanda agregada altamente variable.
• Regulación del suministro en zonas multimáquina en células de fabricación donde una unidad de la Serie acondiciona el suministro para un grupo de máquinas que operan a la misma presión regulada, con capacidad de flujo suficiente para atender la demanda máxima simultánea.
• Acondicionamiento de la salida de la sala de compresores antes de su distribución a los colectores de la instalación, donde una presión de salida constante de la serie evita la variación en el rendimiento de los actuadores y herramientas aguas abajo causada por el ciclo de presión del compresor.
• Regulación del colector de cilindros de gas a alta presión para cilindros de nitrógeno, argón o aire comprimido en procesos industriales y entornos de laboratorio, reduciendo la presión de almacenamiento a la presión de trabajo del proceso a altos caudales.

Maquinaria de producción de gran tamaño

• Sistema de transferencia y regulación centralizada del suministro de aire para sistemas de fabricación flexible que alimenta docenas de actuadores, cilindros y herramientas neumáticas en toda la línea de producción desde una única unidad de la serie.
• Regulación de la línea de suministro de prensas para amortiguadores neumáticos, sistemas de contrapeso y actuadores de cambio de troquel en grandes prensas de estampado y conformado, donde la alta capacidad de flujo de la serie de 1-1/2" satisface la demanda de recarga rápida de los amortiguadores.
• Regulación del suministro de aire de la máquina de moldeo por inyección para actuadores de moldes, sistemas de expulsión y extracción de núcleos, donde la alta demanda de actuadores de la máquina requiere un regulador de precisión de gran diámetro en la entrada de aire principal de la máquina.
• Regulación del suministro en celdas de robots industriales para instalaciones con múltiples robots, donde todos los robots de una celda se abastecen desde un punto de suministro regulado común, lo que requiere una alta capacidad de flujo y una estricta precisión de presión para un rendimiento constante del robot.
• Regulación del suministro principal de la cabina de pintura y la línea de acabado por pulverización, donde la uniformidad de la presión de atomización en múltiples pistolas o husillos de pulverización requiere un regulador de precisión de alta capacidad en el colector de suministro.

Industrias de procesos y manufactura pesada

• Regulación del suministro de aire comprimido para acerías y plantas de procesamiento de metales, destinada a sistemas neumáticos de líneas de laminación, conformado y tratamiento térmico, donde la clasificación de temperatura ampliada de 175 °F (79 °C) permite su instalación en entornos de alta temperatura en las acerías.
• Las fundiciones y las instalaciones de colada suministran normativa para sistemas neumáticos de manipulación de arena, soplado de machos y actuadores de modelos que requieren una alta capacidad de flujo y tolerancia a temperaturas ambiente elevadas.
• Regulación del suministro de aire en plantas químicas y petroquímicas para colectores de aire de instrumentación y servicios auxiliares, donde la regulación de alta precisión del caudal garantiza una presión de aire piloto constante para posicionadores de válvulas grandes y válvulas de control accionadas.
• Regulación del suministro para líneas de fabricación y conversión de papel, incluyendo actuadores neumáticos, sistemas de carga de rodillos de presión y dispositivos de control de tensión en maquinaria de papel y embalaje de alta velocidad.
• Normativa de suministro para la minería y el procesamiento de minerales en lo que respecta a equipos neumáticos de gran diámetro para el transporte, cribado y separación que requieren aire de alta precisión y caudal elevado a las presiones de trabajo del proceso.

Fabricación aeroespacial y de defensa

• Regulación del suministro de plantillas y dispositivos de montaje de aeronaves de gran tamaño que proporciona una presión de aire constante y precisa a cientos de abrazaderas neumáticas, herramientas de remachado y actuadores de montaje simultáneamente en los dispositivos de montaje de grandes fuselajes.
• Normativa de suministro para instalaciones de ensayo de estructuras aeroespaciales en lo que respecta a sistemas de aplicación de carga neumática y dispositivos de ensayo accionados que requieren presión regulada, documentada y con trazabilidad a altos caudales.
• Acondicionamiento del suministro en la línea de montaje de sistemas de defensa, donde los circuitos de herramientas neumáticas de alto volumen requieren que la presión de precisión se mantenga dentro de los 3 psig del punto de ajuste en ciclos de demanda altamente variables.

Configuración de pedidos y número de modelo

Los números de modelo ROSS se estructuran según el tamaño del puerto y el rango de presión. Hay dos rangos estándar disponibles: 15-200 psig y 15-250 psig. Los modelos con rosca G llevan el prefijo C.

Rango de presión estándar: de 15 a 200 psig (de 1 a 13,8 bar) con el modelo de la serie 5213. Rango extendido hasta 250 psig disponible con el modelo de la serie 5214.

Los modelos de rosca G (BSPP) se identifican con el prefijo C (por ejemplo, C5213D5017). Verifique el estándar de rosca requerido antes de realizar el pedido.

Los puertos del manómetro son de 1/4" NPT en la parte delantera y trasera; tape el puerto no utilizado cuando el manómetro esté instalado en una sola ubicación.

Es posible el montaje en panel mediante un orificio de 30 mm (1-3/16"), aunque esta serie se utiliza principalmente en instalaciones de tuberías en línea con estos grandes tamaños de puerto.

Póngase en contacto con ROSS Controls para rangos de presión especiales o configuraciones específicas para aplicaciones que no se encuentren en el catálogo estándar.

Números de modelo estándar

Accesorios

Manómetros

Manómetros de 0 a 200 psig (0 a 14 bar) disponibles para puertos de manómetro NPT de 1/4" en la serie. Se instalan en el puerto delantero o trasero según lo requiera el diseño de instalación.

Filtros de partículas aguas arriba

Los filtros en línea de alta capacidad de ROSS Controls están disponibles para su instalación aguas arriba y proporcionan protección contra partículas de 5 micras para el asiento y el diafragma de la válvula de la serie en aplicaciones de suministro centralizado de gran diámetro.

Productos y accesorios relacionados

• Regulador de precisión de tamaño completo Serie 121 : Regulador de precisión modular para puertos de 1/4" a 3/4", con caudal de hasta 155 scfm, para aplicaciones de precisión de bajo caudal. https://www.rosscontrols.com/en/series/121-full-size-precision-series
• Regulador de precisión MD4 Serie 122 : Regulador de precisión modular MD4 para puertos de 3/8" a 3/4", caudal de hasta 170 scfm, para sistemas de colectores MD4 FRL. https://www.rosscontrols.com/en/series/122-md4-precision-series
• Regulador piloto remoto de alta capacidad Serie 126 : Regulador piloto remoto en línea de alta capacidad para puertos de 3/4" a 2", con caudal de hasta 4000 scfm, para ajuste remoto del punto de consigna de presión. https://www.rosscontrols.com/en/series/126-high-capacity-series-remote-pilot-reg
• Regulador de precisión miniatura serie 120 : regulador de precisión miniatura en línea para puertos de 1/8" y 1/4", caudal de hasta 40 scfm, para aplicaciones de instrumentación y herramientas. https://www.rosscontrols.com/en/series/120-miniature-precision-series
• Filtros de alta capacidad ROSS : filtros en línea de gran diámetro para la eliminación de partículas aguas arriba en aplicaciones de suministro centralizado de alto caudal. https://www.rosscontrols.com/en/categories/filters
• Lubricadores de alta capacidad ROSS : lubricadores en línea de gran diámetro para la adición de niebla de aceite en circuitos de suministro de herramientas de alto caudal. https://www.rosscontrols.com/en/categories/lubricators

Preguntas frecuentes (FAQ)

P: ¿Qué aplicaciones requieren un regulador de precisión de alta capacidad como el de esta serie?

A: Esta serie es ideal cuando se requiere simultáneamente una alta capacidad de flujo (superior a 155 scfm) y una precisión de presión excepcional (dentro de 3 psig). Sus aplicaciones típicas incluyen estaciones centrales de suministro de aire comprimido que alimentan múltiples circuitos, colectores principales de máquinas de producción, líneas de transferencia de gran diámetro y cualquier aplicación donde los reguladores de precisión estándar sean demasiado pequeños y los reguladores de alta capacidad estándar no ofrezcan la precisión necesaria.

P: ¿En qué se diferencia esta serie de la Serie 121?

A: La serie proporciona un caudal significativamente mayor (800 frente a 155 scfm máximo) a través de puertos de mayor tamaño (de 3/4" a 1-1/2" frente a de 1/4" a 3/4"), utiliza montaje en línea en lugar de modular y está clasificada para temperaturas ambiente más altas (175 °F frente a 125 °F). Ambas series mantienen la misma especificación de precisión de presión de 3 psig. Elija la serie 121 para la integración modular de estaciones FRL con caudal moderado, y la serie para suministro central en línea o regulación a nivel de colector con caudal alto.

P: ¿Cuál es el caudal máximo que proporciona la serie?

A: La serie proporciona un caudal de hasta 800 scfm (22 656 l/min) a través de la configuración de puerto de 1-1/2". Esta es la mayor capacidad de caudal de la familia de reguladores de precisión ROSS. Para aplicaciones que requieran un caudal superior a 800 scfm con requisitos de precisión, consulte a ROSS Controls para obtener soluciones específicas.

P: ¿Cuál es la presión máxima de entrada?

A: La serie admite presiones de entrada de hasta 300 psig (21 bar), al igual que las series 120 y 121. El rango de presión de salida es de 15 a 200 psig de serie, o de 15 a 250 psig con el modelo de rango extendido.

P: ¿Cuál es el rango de temperatura de funcionamiento y cómo se compara con otras series de reguladores de precisión?

A: La serie funciona entre 4 °C y 79 °C (40 °F y 175 °F), lo que supone 30 °C (50 °F) más que las series 120, 121 y 122 (limitadas a 52 °C o 125 °F). Esta mayor tolerancia a la temperatura está integrada en la configuración estándar sin necesidad de opciones de sellado especiales, lo que hace que la serie sea adecuada para entornos industriales con altas temperaturas, instalaciones exteriores en climas cálidos y ubicaciones cercanas a fuentes de calor.

P: ¿La serie está diseñada para instalación modular o en línea?

A: Esta serie está diseñada para su instalación en línea en sistemas de tuberías de 3/4" a 1-1/2". No utiliza montaje modular en colector. Para conjuntos FRL modulares con puertos de 3/4" o inferiores, son apropiadas la Serie 121 (plataforma estándar de tamaño completo) o la Serie 122 (plataforma MD4).

P: ¿Qué rangos de presión están disponibles?

A: Dos rangos de presión estándar: de 15 a 200 psig (de 1 a 13,8 bar) con el modelo de la serie 5213D, y de 15 a 250 psig (de 1 a 17,2 bar) con el modelo de la serie 5214D. La especificación del rango de presión de salida debe coincidir con la presión de trabajo objetivo para una sensibilidad óptima del resorte y una regulación precisa.

P: ¿Qué tan precisa es la regulación de presión a caudales elevados?

A: La serie mantiene la presión dentro de 3 psig (0,2 bar) del punto de ajuste en todo el rango de caudal, desde demanda cero hasta caudal nominal máximo. Esta precisión se logra mediante la misma geometría de detección de asiento pequeño y diafragma grande que se utiliza en todos los reguladores de precisión ROSS, escalada adecuadamente para el mayor recorrido del caudal.

P: ¿Qué tipo de filtración se requiere antes de la serie?

A: Se recomienda un filtro aguas arriba de al menos 5 micras para proteger el asiento de la válvula de precisión. Para los puertos de mayor tamaño de la serie, se deben utilizar filtros en línea de alta capacidad de ROSS Controls. Comuníquese con ROSS Controls para seleccionar el modelo de filtro adecuado según el tamaño del puerto de la serie.

P: ¿Se puede utilizar esta serie para gases distintos del aire comprimido?

A: La serie está diseñada para su uso con aire comprimido. El nitrógeno y otros gases secos inertes pueden ser compatibles gracias a su cuerpo de aluminio y juntas de nitrilo, pero esto debe verificarse con ROSS Controls para cada aplicación, incluyendo la confirmación de la compatibilidad adecuada de los materiales y los requisitos de seguridad del sistema.

P: ¿Están disponibles las opciones de rosca NPTF y G para todos los tamaños de puerto?

R: Sí. Hay disponibles roscas NPTF y G (BSPP) para todos los tamaños de puerto de la serie, desde 3/4" hasta 1-1/2". Los modelos con rosca G utilizan el prefijo C en el número de modelo. Confirme el estándar de rosca requerido para el sistema de tuberías de instalación antes de realizar el pedido.

P: ¿Cuál es el tamaño físico de la serie?

A: Los modelos con puertos de 3/4" y 1" miden 4,4" x 4,6" x 2,4" (111 x 112 x 62 mm) y pesan 2,0 lb (0,91 kg) sin manómetro. Los modelos con puertos de 1-1/4" y 1-1/2" miden 4,9" x 4,9" x 2,1" (124 x 125 x 54 mm) y pesan 2,38 lb (1,08 kg) sin manómetro. Estas dimensiones deben tenerse en cuenta en la planificación del diseño y el soporte de las tuberías.

Guía de instalación y mantenimiento

• Instale la serie en un lugar accesible del sistema de tuberías de suministro de aire comprimido, donde se pueda ajustar el punto de consigna y leer los manómetros.
• Instale un filtro de partículas aguas arriba de al menos 5 micras para proteger el asiento de la válvula de precisión de la contaminación en los orificios de mayor diámetro, donde las velocidades de flujo más altas pueden arrastrar partículas.
• Asegúrese de que la presión de entrada no supere los 300 psig (21 bar). Superar la presión máxima de entrada puede dañar el diafragma y el asiento de la válvula.
• Instale la serie de forma independiente en el sistema de tuberías. Evite que el peso de las tuberías y las cargas de dilatación térmica actúen sobre las conexiones del cuerpo del regulador.
• Instale el regulador con el mando de ajuste accesible para regular el punto de consigna. Se recomienda la instalación vertical con la cúpula hacia arriba para un rendimiento óptimo del diafragma.
• Ajuste la presión de salida deseada girando la perilla de ajuste en el sentido de las agujas del reloj para aumentarla y en sentido contrario para disminuirla. Verifique con un manómetro calibrado en el puerto de manómetro NPT de 1/4" delantero o trasero.
• Cuando solo haya un manómetro instalado, tape el puerto del manómetro que no se utilice con un tapón NPT de 1/4". A presiones de suministro centralizadas, un puerto del manómetro abierto representa una fuga de aire incontrolada significativa.
• Verifique que la capacidad de flujo de la tubería del sistema (diámetro interior, longitud, accesorios) sea suficiente para el caudal máximo nominal de la serie en el tamaño de tubería de instalación. Una tubería de tamaño insuficiente reduce la capacidad de flujo efectiva, independientemente de la capacidad del regulador.
• Mantenga la temperatura ambiente entre 40 y 175 °F (4 y 79 °C). Los sellos de nitrilo de la serie están diseñados para este rango de temperatura extendido en su configuración estándar.
• Realice una prueba de presión en el lugar de instalación: verifique la presión de salida con caudal cero (sin demanda aguas abajo) y con demanda aguas abajo máxima para confirmar que se cumple la especificación de precisión de 3 psig en las condiciones reales del sistema.

Garantía y soporte global

ROSS Controls ofrece una garantía de un año en todos sus productos, que cubre defectos de material y mano de obra a partir de la fecha de compra.

El soporte técnico y de ingeniería de aplicaciones para las aplicaciones de suministro central de la serie está disponible a través de ROSS Controls USA en el (800) 438-7677.

El soporte global está disponible a través de las oficinas de ROSS Controls en Canadá, Brasil, Alemania, Francia, Reino Unido, India, China y Japón.

Visite rosscontrols.com para obtener datos técnicos, planos dimensionales, notas de aplicación y servicios de localización de distribuidores para esta serie.

Descargue el catálogo: https://www.rosscontrols.com/en/documents
