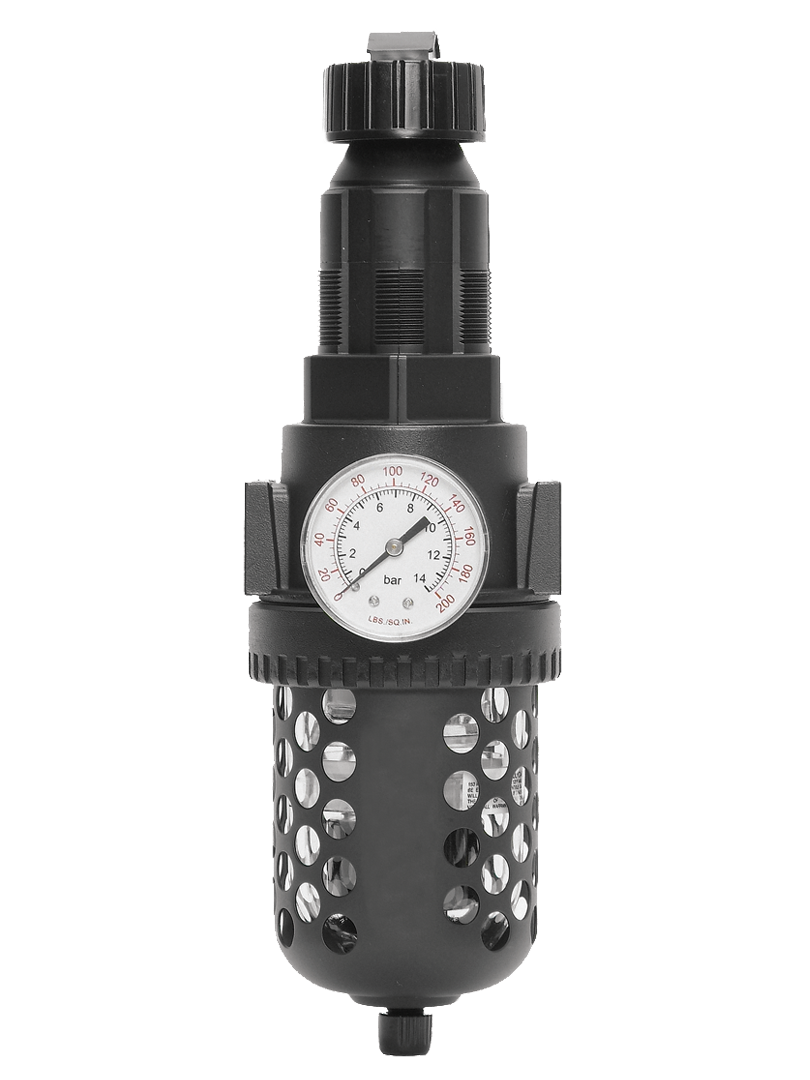

Serie de tamaño completo Tamaños de puerto de 1/4" a 3/4"; Caudal de hasta 180 scfm (5098 l/min)

Descripción general del producto

El filtro/regulador integrado de tamaño completo de ROSS Controls es una unidad modular de preparación de aire de alto caudal que combina filtración y regulación de presión para sistemas neumáticos con puertos de 1/4" a 3/4" y caudales de hasta 180 scfm (5098 l/min). Su diseño modular permite combinarlo con lubricadores ROSS y unidades de filtro individuales para formar sistemas completos de filtro/regulador, ofreciendo así un sistema de preparación de aire integral en una configuración compacta y con mínimas conexiones de tuberías.

El regulador de pistón con alivio automático proporciona un control preciso y estable de la presión de salida, con un rango de ajuste de hasta 125 psig (9 bar). Se ofrece una opción de regulador sin alivio para aplicaciones que requieren retención de presión aguas abajo. Todas las unidades incluyen de serie una llave de bloqueo para el ajuste de presión, lo que impide cambios de presión no autorizados tras la puesta en marcha y garantiza la consistencia del proceso en todos los equipos de producción.

Entre las opciones de material para el recipiente se incluyen un recipiente de filtro de plástico de policarbonato con protección de acero contra roturas y un recipiente de zinc con mirilla de nailon transparente. Se ofrecen tres configuraciones de drenaje: drenaje automático interno, drenaje manual y drenaje automático externo, lo que proporciona máxima flexibilidad para la gestión del condensado en diferentes entornos de instalación. El manómetro está incluido en todas las unidades.

Este sistema está diseñado para cubrir las necesidades de circuitos neumáticos de tamaño medio de gama alta, cubriendo la brecha entre las unidades estándar de tamaño medio (de aproximadamente 100 a 138 scfm) y la serie de alta capacidad. Sus aplicaciones incluyen la preparación del aire principal para máquinas herramienta, el suministro de aire para grandes equipos de automatización, la preparación del aire para celdas de ensamblaje automotriz y otras instalaciones industriales que requieren conexiones de puerto de 3/4" y un caudal de hasta 180 scfm.

Características de ingeniería clave

• Caudal de hasta 180 scfm (5098 l/min) en puertos de 3/4" : mayor capacidad de caudal que los FR estándar de tamaño completo, lo que permite el suministro principal de aire para grandes máquinas herramienta, celdas de automatización pesadas y equipos industriales con múltiples cargas neumáticas simultáneas en conexiones de puerto de 3/4".
• Ensamblaje y montaje modular : el ensamblaje modular directo con lubricadores y unidades de filtrado compatibles con ROSS crea sistemas FRL completos sin conexiones de tuberías intermedias, lo que reduce la longitud de instalación, los componentes de conexión y los posibles puntos de fuga.
• Regulador de pistón con salida de 125 psig (9 bar): el regulador de pistón proporciona una presión de salida regulada constante de hasta 125 psig en todo el rango de flujo, lo que permite su uso en circuitos neumáticos de alta fuerza en aplicaciones de sujeción, prensado y accionamiento.
• Llave de bloqueo para ajuste de presión : Todas las unidades incluyen de serie una llave de bloqueo extraíble que impide el ajuste no autorizado de la presión tras la puesta en marcha y contribuye a cumplir los requisitos de calidad del proceso y seguridad de la máquina en entornos de producción.
• Tres configuraciones de drenaje : drenaje automático interno (para sistemas sin supervisión), drenaje manual (para instalaciones supervisadas) y drenaje automático externo (para la recogida centralizada de condensado) proporcionan la máxima flexibilidad de instalación.
• Recipiente de policarbonato con protección de acero contra roturas : el recipiente estándar de policarbonato permite la inspección visual continua del condensado; la protección de acero contra roturas proporciona contención de fragmentos para las presiones de funcionamiento más altas típicas de los circuitos de suministro de 3/4".
• Tazón de zinc con mirilla de nailon transparente : el tazón de zinc metálico extiende la presión máxima de funcionamiento a 200 psig y la clasificación de temperatura superior a 175 grados F (80 grados C), con una mirilla de nailon transparente que permite ver el nivel de condensación.
• Opción de regulador sin alivio : la opción de regulador sin alivio mantiene la presión aguas abajo después del cierre del suministro, lo cual es necesario para circuitos donde el mantenimiento controlado de la presión forma parte de la seguridad de la máquina o de la secuencia de parada del proceso.
• Manómetro incluido : el manómetro instalado de fábrica permite la monitorización visual directa de la presión de salida regulada. Los puertos para el manómetro están ubicados en la parte delantera y trasera para mayor flexibilidad de instalación.
• Gama completa de tamaños de puerto de 1/4" a 3/4" : cubre la gama completa desde puertos de tamaño instrumental de 1/4" hasta las conexiones de suministro principal de 3/4", comunes en instalaciones de máquinas herramienta industriales de alto caudal y automatización pesada.

Especificaciones técnicas

Especificaciones generales

Certificaciones y cumplimiento

Aplicaciones e industrias típicas

Máquinas herramienta y fabricación pesada

• Preparación del suministro principal de aire comprimido para máquinas herramienta, donde la capacidad de 180 scfm y las opciones de puerto de 3/4" satisfacen la demanda neumática completa de los centros de mecanizado CNC multifunción con purga simultánea del husillo, sujeción de piezas, soplado de refrigerante y demandas del actuador de cambio de herramienta.
• Preparación de aire para líneas de transferencia de gran tamaño, donde un único sistema FR acondiciona el aire comprimido para toda una estación de trabajo, incluyendo múltiples abrazaderas de fijación, actuadores de transferencia de piezas y estaciones de medición que operan simultáneamente.
• El sistema neumático para prensas de conformado y estampado de alta resistencia, con presión regulada de hasta 125 psig, admite circuitos de sujeción y de fijación de alta fuerza, y la opción sin alivio mantiene la presión de sujeción durante las paradas controladas de la prensa.
• Preparación del aire en centros de mecanizado horizontales y verticales, donde el sistema modular FRL integra filtro, regulador y lubricador en un solo conjunto, con la llave de bloqueo que garantiza una presión de purga del husillo constante durante todos los turnos de producción.

Ensamblaje y soldadura de automóviles

• Preparación del aire principal de la celda de ensamblaje, donde la capacidad de 180 scfm permite el funcionamiento simultáneo de múltiples atornilladoras, remachadoras, pinzas neumáticas y sensores de detección de piezas desde un único regulador de flujo de alta capacidad en la toma de suministro de la celda.
• Preparación del sistema de aire para dispositivos de soldadura en grandes celdas de soldadura automatizadas donde múltiples abrazaderas neumáticas operan simultáneamente durante los ciclos de soldadura, lo que requiere una alta capacidad de flujo y una presión regulada constante durante toda la secuencia de soldadura.
• Preparación neumática de los bajos y chasis en talleres de carrocería de automóviles, donde las conexiones de suministro de 3/4" y la alta capacidad de flujo son estándar y la llave de bloqueo de presión mantiene una fuerza de sujeción constante entre turnos.
• Preparación del sistema de aire en la línea de montaje de motores para las estaciones de ajuste a presión, torsión y ensamblaje, donde el aire limpio y regulado a presión constante es esencial para la calidad del ensamblaje y el rendimiento de las herramientas durante todo el turno de producción.

Envasado y proceso

• La preparación del sistema principal de aire comprimido en las líneas de envasado para formadoras de cajas de alta velocidad, formadoras de cartones y equipos de paletizado, donde operan simultáneamente múltiples actuadores de alto ciclo y se requiere una presión regulada constante, es esencial para la finalización fiable del ciclo de envasado.
• Las tomas de aire principales de la línea de producción de alimentos y bebidas alimentan los actuadores de llenado, taponado, etiquetado y transporte de alta velocidad, donde la opción de drenaje externo permite la descarga del condensado a un punto de recolección central sin necesidad de mantenimiento manual del drenaje.
• Preparación del aire en equipos de fabricación farmacéutica, donde la llave de bloqueo mantiene los puntos de ajuste de presión del proceso validados y el recipiente metálico proporciona resistencia química a los agentes de limpieza utilizados en entornos farmacéuticos GMP.

Energía e infraestructura

• Sistema de acondicionamiento de distribución de aire comprimido para instalaciones industriales donde se acondiciona el aire en cada punto de conexión principal de la máquina antes de su distribución a los circuitos individuales de herramientas y actuadores en toda la máquina.
• Preparación del aire comprimido para instrumentación neumática en centrales eléctricas, donde una presión regulada constante y una filtración fiable dan soporte a los posicionadores neumáticos, actuadores y dispositivos de control en toda la planta.
• Preparación del suministro principal de aire del banco de pruebas industrial, donde la alta capacidad de flujo, la presión de salida de 125 psig y la regulación estable permiten el funcionamiento de sistemas de prueba multicanal con requerimientos de actuación simultánea.

Configuración de pedidos y número de modelo

El filtro/regulador integrado de tamaño completo está disponible en varias opciones de tamaño de puerto, tipo de recipiente y configuración de drenaje. Comuníquese con ROSS Controls o visite la página del producto para seleccionar y configurar el modelo adecuado.

El regulador de pistón con alivio automático viene de serie. Especifique la opción sin alivio cuando se requiera mantener la presión aguas abajo después del cierre del suministro.

La llave de bloqueo para el ajuste de presión viene de serie en todas las unidades.

Existen tres opciones de drenaje: drenaje automático interno, drenaje manual y drenaje automático externo. El drenaje automático externo es adecuado para instalaciones con sistemas centrales de recogida de condensado.

Para roscas G (BSPP), añada el prefijo correspondiente al número de modelo.

Comuníquese con ROSS Controls al (800) 438-7677 para obtener configuraciones completas de números de modelo, especificaciones de hardware de ensamblaje modular y números de modelo de elementos de reemplazo.

Accesorios

Elementos de filtro de repuesto

Para el FR integrado de tamaño completo, están disponibles elementos estándar de polietileno de 5 micras y elementos opcionales de bronce sinterizado con clasificaciones de 5, 20 y 40 micras. Póngase en contacto con ROSS Controls para obtener los números de modelo específicos de los elementos de repuesto para la configuración de su unidad.

Drenaje automático externo

Para este modelo, está disponible una opción de drenaje automático externo que permite la descarga remota del condensado a un sistema central de recogida. Esto resulta especialmente útil en instalaciones donde la unidad se encuentra en un lugar inaccesible o donde se requiere la recogida centralizada del condensado. Consulte el catálogo de accesorios de ROSS Controls o póngase en contacto con ROSS para obtener los números de modelo y las especificaciones.

Complementos modulares de lubricación y filtrado

El diseño de montaje modular permite el ensamblaje directo con lubricadores ROSS compatibles de tamaño estándar y unidades de filtro individuales. Para obtener los números de modelo del hardware de interfaz modular y las configuraciones completas de ensamblaje FRL para la plataforma, póngase en contacto con ROSS Controls.

Productos y accesorios relacionados

• Filtro/regulador integrado serie MD4 : Filtro/regulador integrado modular de tamaño completo con regulador de diafragma, opción de válvula de bloqueo LOX, dos puertos para manómetros, tamaños de puerto de 3/8" a 3/4", caudal de hasta 230 scfm. https://www.rosscontrols.com/en/series/75-md4-series
• Filtro/regulador integrado de la serie 133 de tamaño completo : filtro/regulador integrado de montaje modular con regulador de pistón y llave de bloqueo, tamaños de puerto de 1/4" a 3/4", caudal de hasta 138 scfm. https://www.rosscontrols.com/en/series/133-full-size-series
• Filtro/regulador integrado de alta capacidad serie 134 : FR integrado de montaje en línea para puertos de 3/4" y 1" con caudal de hasta 270 scfm para aplicaciones de colector principal. https://www.rosscontrols.com/en/series/134-high-capacity-series
• Filtro/regulador integrado de la serie 65 de tamaño mediano : Filtro/regulador integrado modular de tamaño mediano con regulador de pistón y perilla extraíble a prueba de manipulaciones, tamaños de puerto de 1/4" a 1/2". https://www.rosscontrols.com/en/series/65-mid-size-series
• Filtro/regulador integrado serie MD3 : Filtro/regulador integrado modular con regulador de diafragma, opción de válvula de bloqueo LOX, tamaños de puerto de 1/4" a 1/2". https://www.rosscontrols.com/en/series/66-md3-series

Preguntas frecuentes (FAQ)

P: ¿Cuál es la capacidad de flujo máxima del modelo de tamaño completo?

A: Este modelo tiene una capacidad de flujo de hasta 180 scfm (5098 l/min). Esta es la mayor capacidad de flujo entre las series de filtros/reguladores modulares integrados de ROSS y satisface las necesidades principales de suministro de aire de grandes máquinas herramienta, células de automatización pesadas y sistemas de producción con múltiples actuadores en conexiones de puerto de 3/4". Para necesidades de flujo aún mayores, se recomienda considerar la serie en línea 134 de alta capacidad (hasta 270 scfm).

P: ¿Qué tamaños de puerto están disponibles?

A: Está disponible en tamaños de puerto de 1/4, 3/8, 1/2 y 3/4 de pulgada, tanto en rosca NPT como G (BSPP). Hay modelos con rosca G disponibles; póngase en contacto con ROSS Controls para obtener los números de modelo correspondientes.

P: ¿Cuál es la presión máxima de salida?

A: El regulador de pistón proporciona una presión de salida ajustable hasta 125 psig (9 bar). Este rango admite circuitos neumáticos de sujeción, prensado y accionamiento de alta fuerza, además de los rangos de presión de funcionamiento estándar.

P: ¿Qué opciones de drenaje hay disponibles?

A: Se ofrecen tres configuraciones de drenaje: drenaje automático interno (el condensado se elimina automáticamente sin intervención del operador), drenaje manual (el condensado se elimina manualmente) y drenaje automático externo (el condensado se descarga de forma remota a un sistema de recolección central). El drenaje automático externo es especialmente útil para instalaciones en lugares inaccesibles o en instalaciones con sistemas centrales de gestión de condensado.

P: ¿Para qué sirve la llave de bloqueo de ajuste de presión?

A: La llave de bloqueo estándar impide modificaciones no autorizadas del punto de ajuste de presión regulada tras la puesta en marcha. Una vez ajustada la presión deseada y retirada la llave, el mecanismo de ajuste queda bloqueado. Esto es fundamental en entornos de producción donde se debe mantener una fuerza de actuador, una velocidad del cilindro o una presión de proceso constantes entre turnos y operarios, sin riesgo de ajustes accidentales o intencionados.

P: ¿Qué opciones de cuencos hay disponibles?

A: El recipiente estándar de policarbonato con protección de acero contra roturas permite la inspección visual del condensado y soporta hasta 150 psig a temperaturas ambiente/del fluido de hasta 52 °C (125 °F). El recipiente de zinc con mirilla de nailon transparente amplía la presión máxima de funcionamiento a 200 psig y el límite superior de temperatura a 80 °C (175 °F). Seleccione el recipiente de zinc para entornos de alta presión, alta temperatura o químicamente agresivos.

P: ¿Existe un regulador sin función de alivio?

R: Sí. Existe una opción de regulador sin alivio. Esta configuración mantiene la presión aguas abajo después del cierre del suministro, lo cual es necesario cuando las abrazaderas o actuadores neumáticos deben mantener su posición durante secuencias de parada controladas de la máquina o cuando el circuito aguas abajo no debe ventilarse a través del regulador.

P: ¿Cómo se compara con la serie 133 de tamaño completo?

A: Tanto el como el 133 son reguladores de flujo integrados modulares de tamaño completo para puertos de 1/4" a 3/4", con reguladores de pistón y llaves de bloqueo. Las principales diferencias radican en la capacidad de flujo (: 180 scfm frente a 133: 138 scfm) y la disponibilidad de una opción de regulador sin alivio y una opción de drenaje externo en el . El también admite una gama más completa de configuraciones de taza, drenaje y regulador.

P: ¿Cómo se compara con la serie MD4?

A: Ambos son reguladores de presión integrados modulares de tamaño completo para puertos de 3/8" a 3/4". El utiliza un regulador de pistón (presión de salida máxima estándar de 125 psig), mientras que el MD4 utiliza un regulador de diafragma (presión de salida máxima de hasta 175 psig con recipiente metálico). El MD4 también ofrece opciones de válvula de bloqueo LOX integrada que no están disponibles en el . El admite drenaje externo, una opción que no se destaca en la especificación del MD4. Seleccione según si la prioridad es una mayor capacidad de presión de salida o una válvula de bloqueo integrada.

P: ¿Se pueden ensamblar para formar un tren FRL modular?

R: Sí. El diseño de montaje modular permite el ensamblaje directo con lubricadores y unidades de filtrado ROSS compatibles mediante hardware de interfaz modular. Comuníquese con ROSS Controls al (800) 438-7677 para obtener los números de modelo de ensamblaje modular específicos y las especificaciones del hardware de interfaz para la plataforma.

P: ¿Qué elemento filtrante es el estándar y qué alternativas existen?

A: El elemento estándar es un elemento de polietileno de 5 micras. Hay disponibles elementos opcionales de bronce sinterizado con clasificaciones de 5, 20 y 40 micras. Póngase en contacto con ROSS Controls para obtener los números de modelo de los elementos de repuesto.

P: ¿Cuál es la garantía?

R: ROSS Controls ofrece una garantía de un año en todos sus productos, que cubre defectos de material y mano de obra a partir de la fecha de compra. Para asistencia técnica o para hacer uso de la garantía, comuníquese con ROSS Controls USA al (800) 438-7677.

Guía de instalación y mantenimiento

• Instale el recipiente con la cubeta orientada hacia abajo para una correcta recogida del condensado y un funcionamiento adecuado del drenaje.
• Para el montaje modular con un lubricador o un filtro adicional, siga las instrucciones de montaje modular de ROSS Controls para garantizar un acoplamiento adecuado del sello de interfaz y el cumplimiento de las especificaciones de par de apriete.
• No exceda los 150 psig con los modelos de recipiente de policarbonato ni los 200 psig con los modelos de recipiente de zinc.
• Proteja los recipientes de policarbonato del contacto con disolventes y productos químicos que lo atacan. Utilice recipientes de zinc en entornos químicamente agresivos.
• Ajuste la presión de salida regulada y, a continuación, retire la llave de bloqueo. Guarde la llave de bloqueo en un lugar seguro al que solo tenga acceso el personal de mantenimiento autorizado.
• En el caso de instalaciones de drenaje automático externo, dirija la salida del drenaje a un punto de recogida de condensado sin contrapresión y con capacidad de descarga adecuada.
• Para los modelos de drenaje manual, establezca un intervalo de drenaje basado en los niveles de humedad del sistema y las tasas de acumulación de condensado observadas.
• Sustituya el elemento filtrante cuando la caída de presión en la unidad aumente notablemente o en el intervalo de mantenimiento programado.
• Utilice sellador de roscas o cinta de PTFE en las conexiones NPT; aplíquelo con moderación para evitar la contaminación del circuito de aire.
• Proporcione suficiente espacio libre debajo de la unidad para la extracción del recipiente durante el reemplazo y el mantenimiento del elemento filtrante; permita un espacio libre mínimo según los datos dimensionales para el tipo de recipiente seleccionado.

Garantía y soporte global

ROSS Controls ofrece una garantía de un año en todos sus productos, que cubre defectos de material y mano de obra a partir de la fecha de compra.

El soporte técnico global está disponible a través de las oficinas de ROSS en EE. UU. (sede central en Ferndale, Michigan), Canadá, Brasil, Alemania, Francia, Reino Unido, India, China y Japón.

Comuníquese con ROSS Controls USA al (800) 438-7677 o visite rosscontrols.com para obtener configuración de productos, soporte técnico y servicios de localización de distribuidores.

Para obtener datos técnicos completos, planos dimensionales y acceso al configurador de productos, visite la página de productos de ROSS Controls o póngase en contacto directamente con ROSS Controls.

Descargue el catálogo: https://www.rosscontrols.com/en/series/74-full-size-series
