Dispositivo de bloqueo múltiple Para válvulas de bloqueo L-O-X

Descripción general del producto

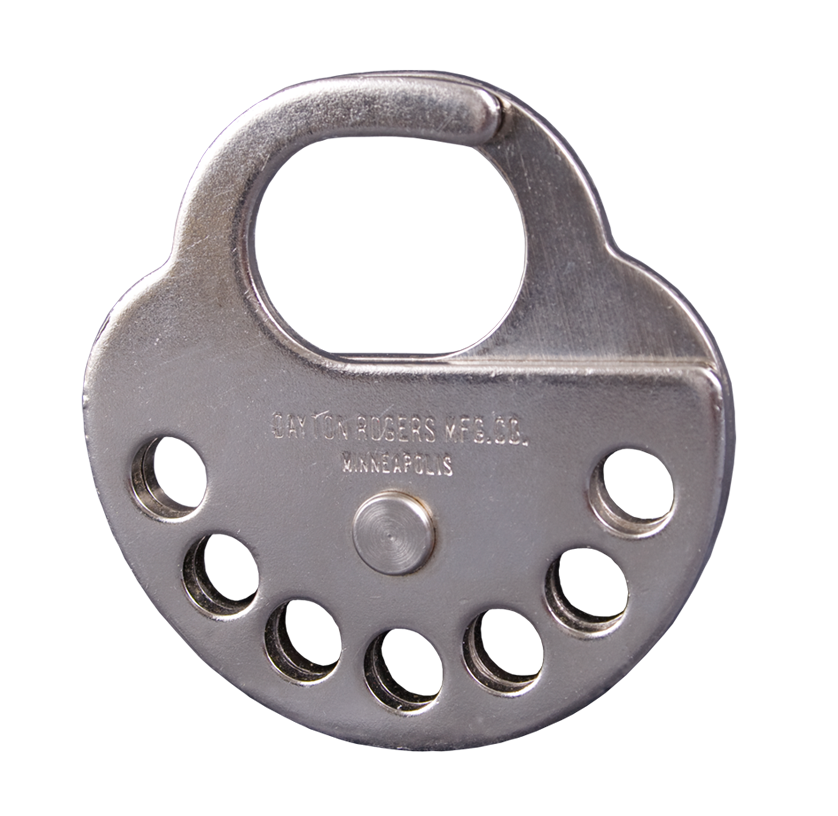

El dispositivo de bloqueo múltiple de ROSS Controls (modelo 356A30) es un cerrojo de bloqueo con múltiples orificios diseñado para acoplarse a la válvula de aislamiento de energía neumática ROSS LOX, lo que permite que varios trabajadores coloquen simultáneamente sus candados individuales en un único punto de bloqueo. Al exigir que cada trabajador involucrado en una operación de mantenimiento o servicio coloque un candado personal, el dispositivo de bloqueo múltiple refuerza el principio fundamental de bloqueo/etiquetado grupal, que impide que una sola persona vuelva a energizar un sistema mientras otro trabajador autorizado permanezca en la zona de peligro.

El pestillo de bloqueo múltiple 356A30 permite colocar hasta 7 candados individuales en el punto de bloqueo de la válvula ROSS LOX. Cada trabajador que coloca su candado personal añade una barrera física que debe retirarse antes de que la válvula pueda volver a la posición abierta (energizada). El último trabajador en completar su parte del trabajo retira su candado, y solo entonces el supervisor autorizado para la reenergización puede desbloquear la válvula.

Las válvulas ROSS LOX (bloqueo y escape) son el estándar reconocido en la industria para el aislamiento de energía neumática. Están diseñadas para bloquear el suministro de aire y liberar toda la presión aguas abajo simultáneamente cuando están cerradas. El mecanismo de bloqueo de la válvula LOX está diseñado para bloquearse únicamente en la posición de APAGADO (cerrada), lo que evita aperturas accidentales durante el mantenimiento. El dispositivo de bloqueo múltiple amplía esta capacidad a escenarios de bloqueo grupal, según lo exigen las normas OSHA 1910.147 y ANSI Z244.1.

Para los responsables de seguridad, los inspectores de cumplimiento normativo y los diseñadores de maquinaria que especifican sistemas neumáticos de bloqueo/etiquetado, el dispositivo de bloqueo múltiple 356A30 proporciona el accesorio fundamental necesario para convertir un punto de bloqueo de válvula LOX para un solo operario en una estación de bloqueo grupal que cumple plenamente con la normativa para equipos de mantenimiento de varios operarios.

Características de ingeniería clave

• Hasta 7 candados individuales : el cerrojo 356A30 contiene múltiples orificios para candados, cada uno con capacidad para un candado personal, lo que permite que hasta 7 trabajadores apliquen simultáneamente candados individuales al mismo punto de bloqueo de la válvula LOX durante las operaciones de mantenimiento en grupo.
• Protege contra la activación accidental : cuando queda algún candado personal en el pestillo, la válvula LOX no se puede abrir, lo que proporciona una protección física eficaz contra la reactivación accidental del sistema neumático mientras el personal se encuentra en la zona de peligro.
• Compatibilidad universal con válvulas LOX : el modelo 356A30 es compatible con cualquier modelo ROSS LOX, incluidas las configuraciones Classic, Slim-Line, High-Capacity, Modular y Stainless Steel de la serie 15, así como con los modelos LOX piloto de la serie 27, lo que proporciona un único número de pieza de accesorio para todas las plataformas de válvulas de aislamiento de energía ROSS.
• Cumplimiento de la norma OSHA 1910.147 sobre bloqueo grupal : respalda directamente el cumplimiento de los procedimientos de bloqueo/etiquetado grupales de la norma OSHA 29 CFR 1910.147, que requieren que cada empleado autorizado que realice servicio o mantenimiento aplique su propio candado personal al dispositivo de aislamiento de energía.
• Diseño compatible con las normas ANSI Z244.1 y CSA Z460 : admite los procedimientos de bloqueo grupal definidos en las normas ANSI/ASSE Z244.1-2016 y CSA Z460-2020 para el control de energía peligrosa, lo que permite a las instalaciones demostrar el cumplimiento normativo durante las auditorías de seguridad.
• Construcción sencilla y robusta : el pestillo es un dispositivo metálico duradero que se acopla directamente al mecanismo de bloqueo de la válvula LOX. Su diseño simple no requiere herramientas para su instalación, lo que permite su uso inmediato durante procedimientos de mantenimiento en los que participan varios operarios.
• Bajo costo unitario para una amplia implementación : con un precio de 25,50 dólares por unidad, el modelo 356A30 permite una instalación rentable de la capacidad de bloqueo grupal en cada punto de aislamiento de energía de la válvula LOX en toda la instalación, lo que facilita el cumplimiento integral del programa LOTO.

Especificaciones técnicas

Especificaciones generales

Certificaciones y cumplimiento

Aplicaciones e industrias típicas

Ensamblaje y estampado de automóviles

• Bloqueo grupal para equipos de cambio de troqueles compuestos por varias personas que trabajan en grandes líneas de prensas hidráulico-neumáticas, donde de 3 a 5 técnicos de herramientas deben bloquear simultáneamente las fuentes de energía neumática en cada estación de válvula LOX antes de ingresar al área de la bancada de la prensa.
• Bloqueo del equipo de mantenimiento en las celdas de soldadura robótica de talleres de carrocería de automóviles, donde un técnico de robótica, un técnico neumático y un electricista aplican candados personales al mismo punto de aislamiento neumático de LOX antes de realizar el mantenimiento del sistema neumático del accesorio de soldadura.
• Los procedimientos de bloqueo y etiquetado (LOTO) durante el cambio de turno implican que tanto los técnicos de mantenimiento entrantes como los salientes apliquen candados personales a los puntos de aislamiento de las válvulas de LOX durante los turnos de mantenimiento prolongados, lo que garantiza una protección continua durante todo el período de cambio de turno.

Procesamiento de metales y operaciones de acerías

• Bloqueo de contratistas multidisciplinarios en estaciones de aislamiento neumático de LOX en acerías, donde mecánicos industriales, electricistas y técnicos de instrumentación que realizan tareas de mantenimiento simultáneas deben aplicar cada uno sus candados personales al mismo punto de aislamiento de energía.
• Procedimientos de parada anual por mantenimiento en las instalaciones de fundición y laminación de aluminio, donde la planificación del mantenimiento exige que los supervisores de departamento, los técnicos de mantenimiento y los responsables de seguridad coloquen candados personales en todos los puntos de aislamiento de energía durante los períodos de parada planificados.
• Procedimientos de entrada a espacios confinados en operaciones de prensado y conformado, donde varios miembros del equipo de entrada deben aplicar candados individuales a las fuentes de energía neumática antes de que un encargado de espacios confinados autorice el acceso.

Envasado y procesamiento de alimentos

• Bloqueo del grupo de personal de saneamiento y mantenimiento en los puntos de aislamiento de LOX de las máquinas de envasado de alta velocidad, donde el personal de saneamiento, los técnicos de mantenimiento y el personal de control de calidad pueden necesitar acceder y dar servicio simultáneamente a diferentes zonas del mismo circuito neumático.
• Procedimientos de cambio de producto en líneas de envasado multiformato donde los puntos de aislamiento de la válvula LOX deben permanecer bloqueados durante todo el cambio, mientras que los técnicos mecánicos, eléctricos y de configuración de línea realizan simultáneamente sus tareas de cambio asignadas.
• Demostraciones de cumplimiento durante las inspecciones de instalaciones de la FDA y la OSHA, donde la capacidad de bloqueo múltiple en los puntos de aislamiento de energía neumática proporciona evidencia visible de la implementación del programa de bloqueo grupal.

Fabricación de productos farmacéuticos y ciencias de la vida

• Aislamiento energético conforme a las normas GMP durante las actividades de cualificación de equipos (IQ/OQ/PQ), donde los ingenieros de validación, los técnicos de mantenimiento y los representantes de garantía de calidad deben estar presentes y aislados individualmente de las fuentes de energía neumática antes de realizar las pruebas de validación.
• Procedimientos de control de cambios durante las modificaciones de equipos de fabricación farmacéutica, donde varios empleados autorizados aplican candados personales a los puntos de aislamiento de las válvulas de LOX como parte de los requisitos de la documentación formal de control de cambios.

Fabricación de maquinaria industrial general y para fabricantes de equipos originales (OEM).

• Los procedimientos de pruebas de aceptación en fábrica (FAT, por sus siglas en inglés) que se llevan a cabo en las instalaciones de los fabricantes de maquinaria OEM son donde los representantes del cliente, los ingenieros de puesta en marcha y el personal de control de calidad colocan candados personales en los puntos de aislamiento de energía neumática antes de participar en las pruebas de verificación del circuito de seguridad.
• Operaciones de mantenimiento por contrato en las que tanto el personal de mantenimiento de las instalaciones como los técnicos contratistas externos aplican candados individuales a los puntos de aislamiento de las válvulas LOX antes de dar servicio conjuntamente a los equipos neumáticos, cumpliendo con los requisitos de coordinación entre el empleador y el contratista de OSHA según 1910.147(f).

Industrias petroquímicas y de procesos

• Integración del sistema de permisos de trabajo en instalaciones de procesamiento químico donde los puntos de aislamiento de las válvulas de LOX requieren que tanto el jefe de equipo que realiza el trabajo como el supervisor que lo emite apliquen candados individuales antes de que un permiso de trabajo de mantenimiento se considere activo.
• Operaciones de mantenimiento peligrosas en instalaciones de manipulación de gases comprimidos y productos químicos, donde el número de trabajadores que acceden simultáneamente a una máquina requiere de 5 a 7 posiciones de bloqueo personal en un único punto de aislamiento de energía neumática.

Configuración de pedidos y número de modelo

Productos y accesorios relacionados

• Válvulas LOX de bloqueo manual Serie 15 - Válvulas de aislamiento de energía LOX de ROSS en configuraciones Classic, Slim-Line, High Capacity y Stainless Steel, para las cuales está diseñado el dispositivo 356A30. https://www.rosscontrols.com/en/series/1287-lockout-valves-15-series
• Válvulas LOX Serie 15 con arranque suave EEZ-ON : Válvulas LOX con arranque suave integrado para una presurización neumática controlada tras el bloqueo. Compatibles con el dispositivo de bloqueo del grupo 356A30. https://www.rosscontrols.com/en/documents/331
• Válvulas de bloqueo LOX pilotadas serie 27 : válvulas pilotadas por solenoide o neumáticas con control de bloqueo manual LOX integrado, compatibles con el pestillo 356A30. https://www.rosscontrols.com/en/series
• Indicador de presión emergente 988A30 : indicador visual de presión para el puerto de detección de la válvula LOX que verifica que la presión aguas abajo se haya agotado antes de la entrada del trabajador. Puerto NPT de 1/8 de pulgada. https://www.rosscontrols.com/en/series
• Interruptor de presión 586A86 (conector EN) : interruptor de presión para el puerto de detección de la válvula LOX con conector EN 175301-803. Se cierra al caer una presión de 5 psig. https://www.rosscontrols.com/en/series
• 1153A30 Interruptor de presión (conector M12) - Interruptor de presión para puerto de detección de válvula LOX con conector M12. Se cierra al caer la presión a 5 psig. https://www.rosscontrols.com/en/series

Preguntas frecuentes (FAQ)

P: ¿Cuál es la finalidad de un dispositivo de bloqueo múltiple en una válvula neumática?

A: Un dispositivo de bloqueo múltiple permite que varios trabajadores coloquen simultáneamente sus candados individuales en el mismo punto de aislamiento de energía. La norma OSHA 1910.147 exige que, durante los procedimientos de bloqueo/etiquetado grupales, cada empleado autorizado coloque su propio candado personal en el dispositivo de aislamiento de energía. Una válvula LOX de un solo candado admite un candado a la vez; el cerrojo 356A30 amplía el punto de bloqueo para admitir hasta 7 candados simultáneos en operaciones de mantenimiento grupales.

P: ¿Cuántos candados puede albergar el modelo 356A30?

A: El dispositivo de bloqueo múltiple 356A30 permite colocar hasta 7 candados simultáneamente en el punto de bloqueo de la válvula ROSS LOX. Cada orificio admite un candado de seguridad estándar. La válvula no se puede volver a abrir mientras haya algún candado instalado en el pestillo.

P: ¿El modelo 356A30 es compatible con todos los modelos de válvulas ROSS LOX?

R: Sí. El modelo 356A30 está diseñado para usarse con cualquier válvula LOX de ROSS, incluidas las válvulas LOX de la serie 15 Classic, Slim-Line, High-Capacity, Modular y de acero inoxidable, así como los modelos LOX pilotados de la serie 27. Comuníquese con ROSS Controls para confirmar la compatibilidad con los números de modelo LOX específicos.

P: ¿El dispositivo de bloqueo múltiple funciona con los candados que ya tengo en nuestro programa LOTO?

A: Los orificios para candados del modelo 356A30 admiten candados de seguridad estándar compatibles con el mecanismo de bloqueo de la válvula LOX de ROSS. El diámetro del orificio de bloqueo de la válvula LOX es de 7,0 mm (0,27 pulgadas) y su longitud es de 10,9 mm (0,43 pulgadas). Confirme que el diámetro del grillete del candado de sus instalaciones sea compatible con las dimensiones estándar del orificio de bloqueo de la válvula LOX. Si necesita compatibilidad con candados especializados, póngase en contacto con ROSS Controls.

P: ¿Qué norma de OSHA exige el uso de un dispositivo de bloqueo múltiple?

A: La norma OSHA 29 CFR 1910.147 (Control de Energía Peligrosa) exige que, cuando más de una persona participa en una operación de servicio o mantenimiento, cada empleado autorizado debe colocar su propio candado personal en el dispositivo de aislamiento de energía (Sección 1910.147(f)(3)). Este requisito de bloqueo grupal exige un dispositivo capaz de aceptar varios candados simultáneamente, que es precisamente la función del cerrojo 356A30.

P: ¿Qué sucede si un trabajador termina su tarea pero otros aún están trabajando?

A: Cuando un trabajador finaliza su tarea asignada, retira únicamente su candado personal del pestillo 356A30. Los candados personales de los demás trabajadores permanecen en el pestillo. Mientras quede algún candado personal en el pestillo, la válvula LOX no se puede volver a abrir y la fuente de energía neumática no se puede restablecer. El sistema solo se puede reactivar cuando el último trabajador retira su candado personal y el supervisor designado confirma que todo el personal está fuera de la zona.

P: ¿Cada válvula LOX de una máquina debe tener su propio dispositivo 356A30?

R: No necesariamente. El dispositivo 356A30 se conecta a la válvula LOX cuando se inician los procedimientos de bloqueo grupal. Algunos programas LOTO mantienen pestillos 356A30 en un kit de bloqueo que se traslada a cada punto de aislamiento de energía según sea necesario. Otros programas instalan un 356A30 de forma permanente en cada punto de la válvula LOX que requiere bloqueo grupal con regularidad. Evalúe los procedimientos del programa LOTO de su instalación y la frecuencia de las actividades de mantenimiento grupal para determinar la estrategia de implementación adecuada.

P: ¿Se puede utilizar el modelo 356A30 con la válvula de arranque suave ROSS LOX EEZ-ON?

R: Sí. El modelo 356A30 es compatible con válvulas LOX que incorporan la función de arranque suave EEZ-ON. Esta función controla la velocidad de reaplicación de la presión neumática tras la liberación del bloqueo; no afecta al mecanismo de bloqueo en sí. El pestillo del modelo 356A30 se acopla al orificio de bloqueo de la válvula LOX en los modelos equipados con EEZ-ON del mismo modo que en las válvulas LOX estándar.

P: ¿Existen accesorios de verificación de presión disponibles para confirmar el estado de energía cero antes de que entre el trabajador?

R: Sí. ROSS ofrece dos tipos de accesorios de verificación de presión para el puerto de detección integrado de la válvula LOX: El modelo 988A30 es un indicador visual emergente (1/8 de pulgada NPT) que proporciona confirmación visual de que la presión aguas abajo se ha agotado. Los modelos 586A86 (conector EN) y 1153A30 (conector M12) son interruptores de presión que se cierran al caer la presión a 5 psig, proporcionando confirmación eléctrica a un sistema de control o luz indicadora. Cualquiera de los dos tipos permite a los trabajadores verificar el estado de energía cero en el punto de aislamiento antes de entrar en la zona de peligro.

P: ¿Es necesario el modelo 356A30 para tareas de mantenimiento realizadas por un solo operario?

R: No. Para el mantenimiento realizado por un solo operario, este coloca su candado personal directamente en el orificio de bloqueo de la válvula LOX (0,27 pulgadas de diámetro). El cerrojo 356A30 es necesario específicamente cuando dos o más operarios participan simultáneamente en una actividad de mantenimiento o servicio y cada uno debe colocar su propio candado. El 356A30 también resulta útil cuando un supervisor desea colocar un candado de supervisión además de los candados individuales de los operarios.

P: ¿Cuál es el precio del dispositivo de bloqueo múltiple 356A30?

A: El dispositivo de bloqueo múltiple 356A30 tiene un precio de $25.50. A este precio, la implementación integral de la capacidad de bloqueo múltiple en cada válvula de LOX de una instalación representa un gasto menor dentro de la inversión en seguridad. Comuníquese con ROSS Controls al (800) 438-7677 o visite rosscontrols.com para consultar precios y disponibilidad.

P: ¿Ofrece ROSS algún recurso de capacitación para los procedimientos de bloqueo/etiquetado de válvulas LOX?

ROSS Controls ofrece capacitación presencial en procedimientos de bloqueo/etiquetado y validación de sistemas, auditorías LOTO de instalaciones, evaluaciones de riesgos de maquinaria y diseño de sistemas de bloqueo de un solo punto. Para obtener más información sobre capacitación y servicios de consultoría en seguridad, comuníquese con ROSS Controls a través de rosscontrols.com o al (800) 438-7677.

Guía de instalación y mantenimiento

• Antes de iniciar cualquier procedimiento de bloqueo, el supervisor de bloqueo del grupo debe identificar todas las fuentes de energía y comunicar el plan de bloqueo a todos los trabajadores participantes.
• Cierre la válvula LOX empujando la manija hacia adentro hasta la posición completamente cerrada. Confirme que la presión neumática aguas abajo se esté liberando a través del puerto de escape de la válvula LOX.
• Verifique que la presión aguas abajo haya llegado a cero utilizando un indicador visual emergente opcional (988A30) o un interruptor de presión (586A86 o 1153A30) en el puerto de detección de la válvula LOX.
• Fije el pestillo del dispositivo de bloqueo múltiple 356A30 al orificio de bloqueo de la válvula LOX.
• Cada trabajador participante coloca su candado personal en uno de los orificios disponibles. Ningún trabajador debe colocar su candado hasta que haya confirmado personalmente que la válvula está bloqueada.
• Una vez colocados todos los candados personales, cada trabajador realiza la tarea de mantenimiento o servicio que se le ha asignado.
• Una vez finalizado su trabajo, cada trabajador retira únicamente su propio candado personal del cerrojo.
• El supervisor del bloqueo grupal verifica que todo el personal haya abandonado la zona de peligro antes de autorizar la reactivación del sistema. Una vez retirados todos los candados personales, la válvula LOX puede volver a la posición abierta.

Garantía y soporte global

ROSS Controls ofrece una garantía de un año en todos sus productos, que cubre defectos de material y mano de obra a partir de la fecha de compra.

El soporte técnico global está disponible a través de las oficinas de ROSS en EE. UU. (sede central en Ferndale, Michigan), Canadá, Brasil, Alemania, Francia, Reino Unido, India, China y Japón.

Comuníquese con el Servicio al Cliente de ROSS Controls USA al 1-800-GET-ROSS o con el Servicio Técnico al 1-888-TEK-ROSS.

Para la selección de válvulas LOX, el diseño de sistemas de bloqueo de grupo y asistencia para el cumplimiento de las normas de seguridad, visite rosscontrols.com o comuníquese con ROSS Controls al (800) 438-7677.
